Le mascherine da disegno,
cerchiometri, ellissometri curvilenee e altre figure
geometriche
vengono utilizzate quando l'elemento grafico standard deve essere disegnato
"a mano" ripetutamente. Un
modello di redazione è un pezzo di plastica piatto con i simboli
standard ritagliati all'interno.
L'elaborazione di modelli e figure architettoniche sono utilizzate
come guida per disegnare simboli di vario tipo sul progetto.
Esistono modelli per diverse scale di rappresentazione.
I modelli di redazione
sono disponibili anche per una serie di planimetrie e dei sistemi di
elevazione/prospetto.

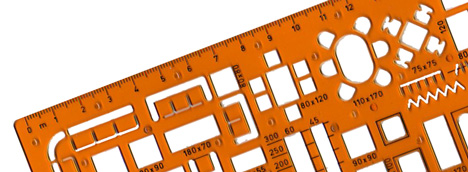

Moltissimi i simboli che
possono essere rappresentati tramite mascherina, arredi, porte, finestre,
rubinetterie, dispositivi elettrici, simboli urbanistici,
ecc...ecc... |
|
|
|
|
 |
|
|
Il curvilinee è una
squadretta in plastica, legno o metallo utilizzata nel disegno
manuale per tracciare curve di raggio variabile di vario tipo.
I modelli di curvilinee vennero
sviluppati in maniera decisiva dal matematico tedesco Ludwig
Burmester (1840-1927). Nella sua funzione è stato ormai in buona
parte sostituito dai programmi CAD per computer, ma trova ancora
utilizzo negli istituti scolastici. |
|
|
 |
|
|
Nell'immagine, il primo modello, viene
utilizzato soprattutto per aiutare il disegnatore nel disegnare
iperbole; il secondo prevalentemente per le ellissi.
Un altro metodo per tracciare curvature
speciali è quello di utilizzare un listello elastico che viene
tenuto in posizione sul disegno da opportuni pesi. Questo metodo
veniva utilizzato particolarmente nel disegno navale per la
tracciatura delle linee avviate delle carene.
Un altro metodo ancora è quello di
utilizzare una verga deformabile che viene sagomata secondo
necessità; queste verghe però dopo essere state utilizzate più volte
rimangono più o meno ondulate, risultando così inutilizzabili. |
|
|
|
|
|
|
|
|
|
|
|
|
|
